Trasmettitore di livello sommergibile WNK ATEX antideflagrante IP68 RS485 Modbus per pozzi profondi e serbatoi per irrigazione agricola

Trasmettitore di livello sommergibile antideflagrante WNK ATEX IP68 con RS485 Modbus

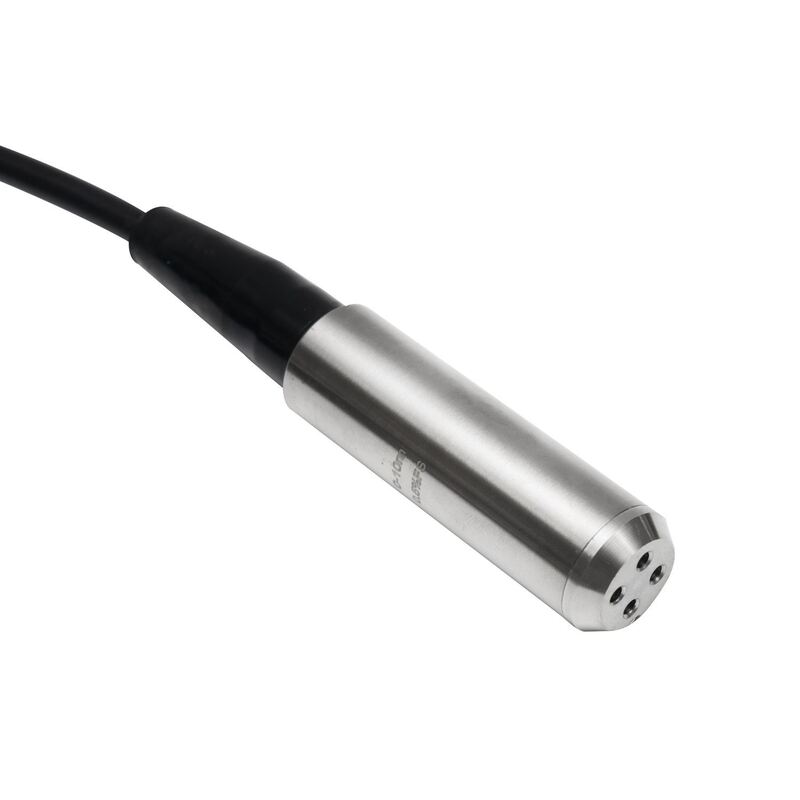

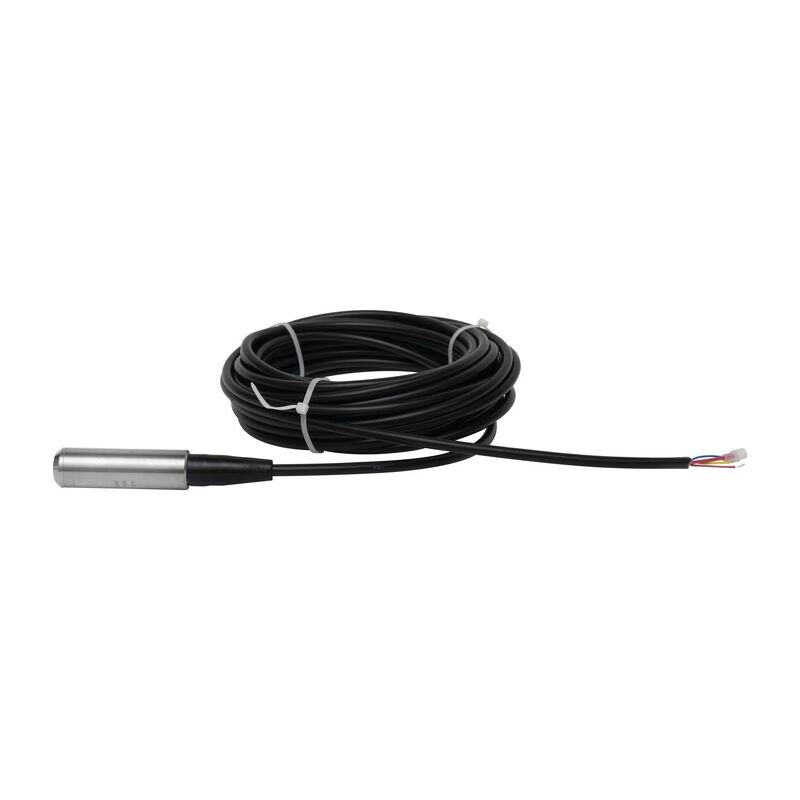

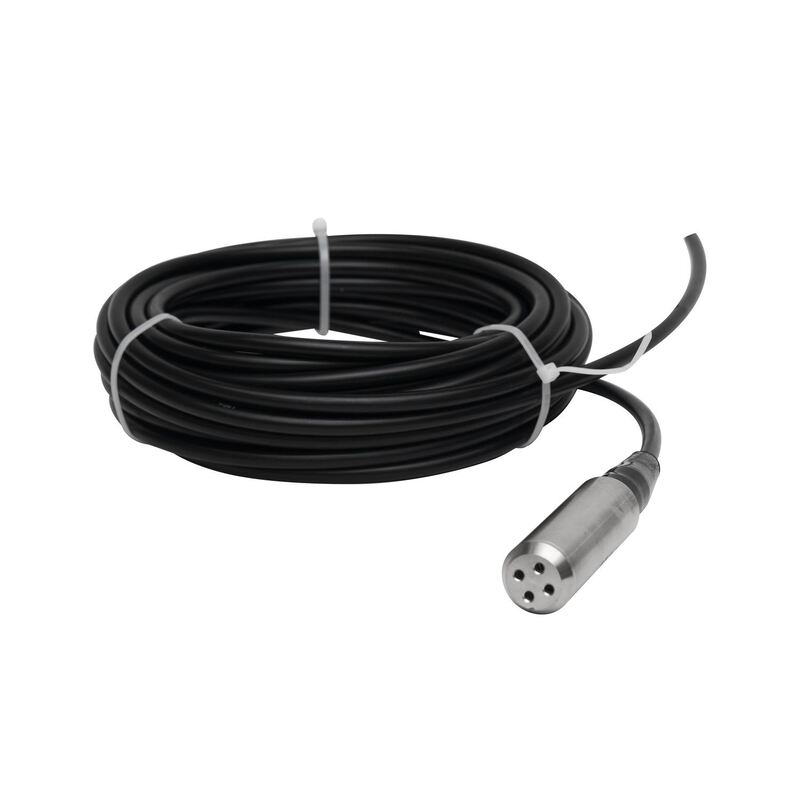

Il Trasmettitore di livello antideflagrante WNK8010-ATEX-RS combina la certificazione ATEX di sicurezza intrinseca con la comunicazione digitale RS485 Modbus RTU per il networking multi-sensore in ambienti agricoli e industriali pericolosi. Certificato ATEX Ex ia IIC T4 Ga per atmosfere gassose di Zona 0 e IP68 sommergibile fino a 200 metri, consente fino a 32 sensori su un singolo bus RS485 — riducendo drasticamente i costi di cablaggio per il monitoraggio di più pozzi di irrigazione, parchi serbatoi e reti distribuite di acque sotterranee dove la protezione antideflagrante è obbligatoria.

Networking Multi-Sensore RS485 Modbus

• Fino a 32 Sensori per Bus: Collega in cascata più trasmettitori WNK8010-ATEX-RS su un singolo cavo RS485 a doppino intrecciato, monitorando decine di pozzi o serbatoi da un unico controller
• Protocollo Modbus RTU: Codici funzione Modbus standard 03/04 (lettura livello, temperatura, diagnostica) e 06/16 (scrittura configurazione) per una perfetta integrazione PLC/SCADA
• Parametri Configurabili: Indirizzo Modbus regolabile (1-247), baud rate (1200-115200bps), formato dati e zero/span del sensore tramite comandi Modbus
• Precisione Digitale: Lettura diretta del livello in metri a virgola mobile a 32 bit elimina la deriva del segnale analogico, gli errori di loop di terra e il rumore di conversione A/D
• Opzione di Uscita Doppia: Uscita digitale RS485 simultanea + uscita analogica 4-20mA per sistemi misti con controller moderni e legacy

Certificato ATEX per Agricoltura Pericolosa

• Gas di Zona 0 (Ex ia IIC T4 Ga): Sicuro per atmosfere continuamente esplosive — inclusi biogas da decomposizione anaerobica in pozzetti di irrigazione, metano nelle acque sotterranee e vapori di carburante vicino a stazioni di pompaggio diesel
• Polvere di Zona 20 (Ex ia IIIC T135°C Da): Certificato per polveri agricole combustibili inclusi polvere di cereali, polvere di fertilizzanti e aree di miscelazione pesticidi
• Isolamento Galvanico: L'isolamento del segnale RS485 integrato elimina i loop di terra tra aree pericolose e sicure quando più sensori condividono un bus comune

Specifiche Tecniche

Applicazioni

• Campi di Irrigazione Multi-Pozzo: Monitora i livelli dell'acqua in decine di pozzi di irrigazione contemporaneamente tramite una singola rete RS485 Modbus, consentendo il controllo centralizzato delle pompe e l'allocazione dell'acqua
• Monitoraggio di Parchi Serbatoi: Collega fino a 32 serbatoi di stoccaggio (acqua, fertilizzanti, carburante) su un unico bus con sicurezza certificata ATEX per aree di stoccaggio diesel e chimico
• Reti di Monitoraggio delle Acque Sotterranee: Monitoraggio digitale a lungo termine delle falde acquifere con registrazione dati con timestamp, telemetria remota tramite gateway Modbus-4G
• Sistemi di Canali di Irrigazione: Rilevamento di livello distribuito lungo le reti di canali con integrità dei dati digitali su lunghe distanze di cavo (fino a 1200m a 9600bps)
• Biogas e Acque Reflue: Certificato ATEX per il monitoraggio in pozzi di raccolta biogas, serbatoi di alimentazione digestori anaerobici e lagune di acque reflue agricole

Mappa Registri Modbus (Riepilogo)

Qualità e Conformità

• Certificato di Esame Tipo ATEX da organismo notificato UE
• Produzione ISO 9001:2015 con tracciabilità completa dei materiali
• 100% compensato in temperatura e calibrato individualmente
• Test di burn-in sommerso di 48 ore con verifica della comunicazione Modbus
• Manuale completo del protocollo Modbus e mappa dei registri inclusi
• Garanzia di 12 mesi per danni non causati dall'uomo

FAQ

D: Quanti sensori posso collegare su una rete RS485?
R: Fino a 32 sensori WNK8010-TT ATEX-RS per segmento RS485 senza ripetitore. Con ripetitori RS485, sono possibili reti di 247 sensori — ognuno con un indirizzo Modbus univoco da 1 a 247.

D: Anche l'RS485 deve passare attraverso una barriera ATEX?
R: Sì. Le linee di comunicazione RS485 devono passare attraverso una barriera IS ATEX certificata progettata per segnali RS485. Raccomandiamo modelli di barriera che preservino l'integrità del segnale differenziale RS485 per una comunicazione Modbus affidabile.

D: Posso aggiornare questo in un sistema 4-20mA esistente?
R: Sì. Il WNK8010-ATEX-RS può essere ordinato con uscita RS485 + 4-20mA simultanea, consentendo di aggiungere il monitoraggio digitale Modbus mantenendo la compatibilità con i controller 4-20mA esistenti.

D: Qual è la distanza massima del cavo per RS485 Modbus?
R: Fino a 1200 metri a 9600 baud con cavo schermato a doppino intrecciato appropriato. Per distanze maggiori, gateway Modbus-fibra o Modbus-4G possono estendere la rete indefinitamente.

D: Qual è la quantità minima d'ordine?
R: Accettiamo ordini da 1 pezzo per valutazione e test del protocollo. La documentazione di certificazione ATEX richiede un tempo di consegna di 2-3 settimane.
